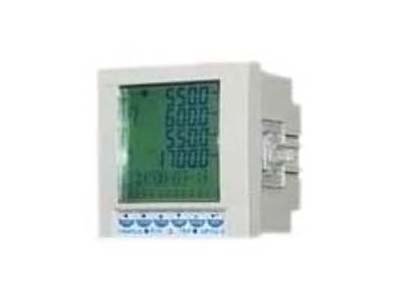

GR100智能電力監控儀是新一代的電力監控產品，與老一代的產品相比，它具有體積小，重量輕、功能強大，精度更高、配置靈活，外形美觀等特點，它可以實現電量全遙測、還可以監測8路開關量信號輸入（帶SOE），4路繼電器輸出，電能脈沖輸出、31次諧波分析、4-20mA模擬量輸出等功能。這樣強大的功能配置，給用戶構建方案時提供了很靈活方便的選擇。

    GR100智能電力監控儀具有功能強大的、用戶可以自定義的定值系統，能監控電網中幾乎所有的電參量并按用戶設定而動作。它最多可以同時啟動10 個定值通道，其中有6 個模擬定值，4 個邏輯定值，并且具備聯鎖功能。

    GR100智能電力監控儀與同類儀表相比，無需另加擴展模塊，就可以實現上述功能，儀表開孔90mmX90mm，屏后深度56mm，特別適合于就地安裝在操作箱和開關柜上。

性能指標：

-------------------------------------------------------

■精度等級：電流、電壓0.2級，功率0.5級，有功電度0.5級

-------------------------------------------------------

■額定輸入：電流5A、1A，電壓380V、100V 頻率45Hz～60Hz

■過載能力：電流、電壓1.2倍/連續，電流10倍/1秒

-------------------------------------------------------

■開關量輸入：最大11路，內部提供電源或外部提供電源

■繼電器輸出：最大5路，可選常開或常閉節點；控制方式為自控或遙控

容量為250Vac/5A,30Vdc/5A

--------------------------------------------------

■波形記錄：故障定值、通訊觸發，記錄6通道的3個周波的波形,5組波形存儲

--------------------------------------------------

■諧波分析：電流、電壓總諧波分量和電流、電壓31次各次分量

--------------------------------------------------

■事件記錄：64條，帶時標，記錄數量可擴展，分辨率達到2ms

--------------------------------------------------

■模擬量輸出：2路4～20mA輸出，內部有源

■模擬量輸出負載：500歐姆

--------------------------------------------------

■模擬量輸入：1路4～20mA輸入

--------------------------------------------------

■脈沖輸出:有功電能和無功電能脈沖輸出，脈沖常數為1000

--------------------------------------------------

■顯示：60*60 大液晶屏帶背光顯示

■按鍵：六按鍵，查詢和設置參數

--------------------------------------------------

■通訊端口：最多2路RS485通訊，MODBUS-RTU協議，, Profibus-DP協議

■波特率：2400～19200bps

----------------------------------------

■工作電源：85～265VAC 100~300VDC

■整機功耗：<5VA

---------------------------------------

■工頻耐壓：輸入-輸出-電源 AC2kV/1min

■絕緣電阻：>50MΩ

■沖擊電壓：5kV（峰值）,1.2/50uS

----------------------------------------

■快速脈沖群抗擾度： GB/T 17626.4(IEC61000-4-4) Level 3

■浪涌抗擾度： GB/T 17626.5(IEC61000-4-5) Level 3

■靜電抗擾度： GB/T 17626.2(IEC61000-4-2) Level 3

■射頻電磁場輻射抗擾度： GB/T 17626.3(IEC61000-4-3) Level 3

■工頻磁場抗擾度： GB/T 17626.8(IEC61000-4-8) Level 4

■阻尼振蕩磁場抗擾度： GB/T 17626.10(IEC61000-4-10) Level 4

■振蕩波抗擾度： GB/T 17626.12(IEC61000-4-12) Level 3

■電壓突降和電壓中斷抗擾度：GB/T 15153.1-1998 A.1.5 Level 1

----------------------------------------

■工作溫度：-20～70℃

■存儲溫度：-40～80℃

■相對濕度：5～95%RH，無凝露
